نظرة عامة على المنتج

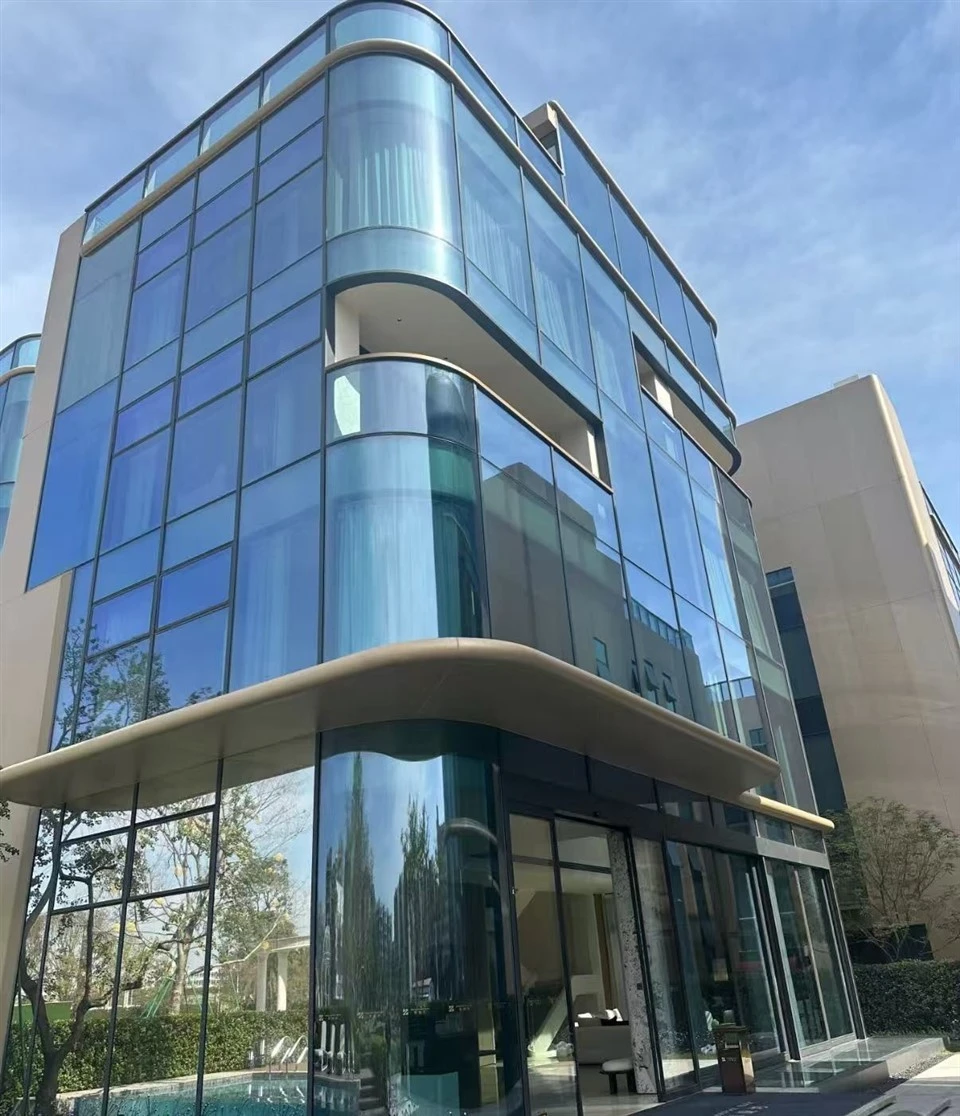

تختلف الجدران الستارية الزجاجية الإنشائية عن الجدران الستارية ذات الإطارات التقليدية حيث يساهم الزجاج نفسه في الوظيفة الهيكلية. يتم إجراء توصيلات اللوحة من خلال مانع التسرب الهيكلي، أو التركيبات المدعومة بالنقاط-، أو طريقة الإطار- المخفية بدلاً من الإطار المكشوف. ينتج عن ذلك سطح زجاجي متواصل مع الحد الأدنى من الإطارات المرئية.

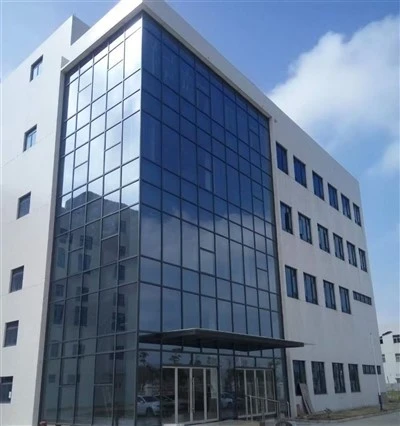

تُستخدم هذه الأنظمة في الواجهات الشفافة للمباني التجارية،-واجهات صالات العرض الراقية، وجدران ستائر المناظر الطبيعية للفنادق، وجدران ستائر مداخل المباني، والمناور والمظلات.
المزايا الأساسية
اتصال لوحة زجاجية بدون إطار مكشوف:
يتم تثبيت اللوحة من خلال مانع التسرب الهيكلي، أو التركيبات المدعومة بالنقاط-، أو طريقة الإطار- المخفية. في الواجهات الشفافة للمباني التجارية والواجهات الخارجية لصالات العرض، يؤدي ذلك إلى تقليل خط الإطار المرئي على الواجهة.
دقة تركيب الاتصال لتثبيت الموقع:
يتم التحكم في تفاوتات تركيب التوصيل وجودة الحافة الزجاجية أثناء المعالجة. في أنظمة الزجاج الهيكلي حيث يتم تثبيت الألواح بدون إطار مستمر، تؤثر دقة التركيب بشكل مباشر على ملاءمة التثبيت في الموقع.
تكوين الزجاج للواجب الهيكلي:
تكوين الزجاج القياسي هو 6 مم + 12A + 6 مم معزول. يتم تحديد أبعاد اللوحة عن طريق الحساب الهيكلي. في بناء جدران ستائر المدخل، يتم تحديد التكوين الزجاجي وفقًا لطول اللوحة ومتطلبات الحمولة.
خيار فتح الوشاح داخل النظام:
يمكن تكوين الزنانير المفتوحة داخل نظام الزجاج الهيكلي. في جدران ستائر الفنادق والواجهات التجارية، يوفر ذلك التهوية مع الحفاظ على استمرارية السطح الزجاجي.
التطبيقات
• واجهات المباني التجارية شفافة
• واجهات معارض -عالية الجودة
• جدران ستائرية ذات مناظر طبيعية للفندق
• بناء جدران ستائرية للمدخل
• المناور والمظلات
تحديد
|
غرض |
التكوين القياسي |
|
تأطير الملف الشخصي |
6063-T6 الألومنيوم |
|
تكوين الزجاج |
6 مم + 12أ + 6 مم مقسّى معزول |
|
طريقة تثبيت اللوحة |
مانع التسرب الهيكلي / النقطة- المدعومة / الإطار المخفي |
|
المعالجة السطحية |
مسحوق الطلاء / طلاء الفلوروكربون / أنودة |
|
نوع الافتتاح |
فتح الوشاح اختياري |
تصنيع المعدات الأصلية/تصنيع التصميم الشخصي
الجدران الستارية الزجاجية الإنشائية هي نظام مخصص للغاية. يتم تحديد تقسيم الألواح الزجاجية وطريقة الدعم ومواصفات تركيب التوصيل وفقًا للرسم. يتم دعم تصميم التعميق وفقًا لمتطلبات المشروع.
■ عناصر قابلة للتخصيص
• تقسيم اللوحة وأبعادها
• طريقة تثبيت اللوحة: مادة مانعة للتسرب هيكلية، مدعمة بنقطة، وإطار مخفي
• تكوين الزجاج
• مواصفات تركيب الاتصال
• المعالجة السطحية واللون
• فتح نوع الوشاح
ضبط الجودة
يتم فحص أبعاد اللوحة الزجاجية وجودة الحواف والعلامات المخففة على المواد الواردة. يتم فحص أبعاد تركيب التوصيل والتفاوتات قبل التجميع.
أثناء التجميع، يتم قياس موضع التركيب ومساحة حافة الزجاج. يتم إجراء فحص 100% قبل الشحن. يتم دعم فحص -الطرف الثالث.
التعليمات
س: ما هو الحد الأقصى لحجم اللوحة الزجاجية لجدران الستارة الزجاجية الإنشائية؟
ج: يتم تحديد حجم اللوحة حسب سمك الزجاج، وطريقة الدعم، وحساب حمل الرياح. يقدم الفريق الفني حل تقسيم اللوحة وفقًا لمعايير المشروع.
س: هل يتطلب الجدار الساتر الزجاجي الهيكلي دقة تركيب عالية؟
ج: يتطلب الزجاج الهيكلي دقة تركيب أعلى من الحائط الساتر التقليدي. يتم التحكم في تفاوتات تركيب الاتصال أثناء المعالجة لدعم ملاءمة التثبيت في الموقع. يوصى بوجود فريق تركيب حائط ساتر يتمتع بالخبرة ذات الصلة.
